　 腐食ケーブル管路の更新に

NT Split System

補修用PVC半割管　 NTスプリットシステム

 　　　





by　

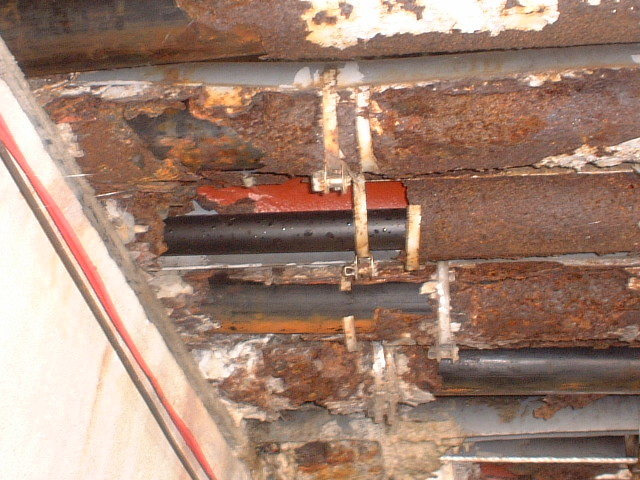

腐食ケーブル管路が生まれ変わる！
  画像をクリックすると拡大します。

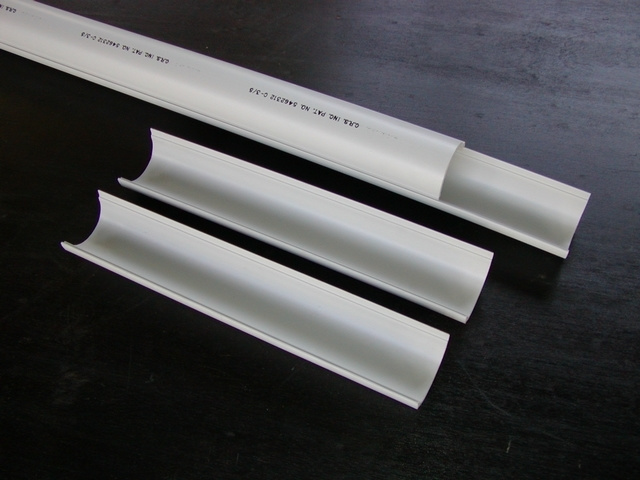

管路部に使用する 確実強固な半割管です。

長さ1.5mおよび3m

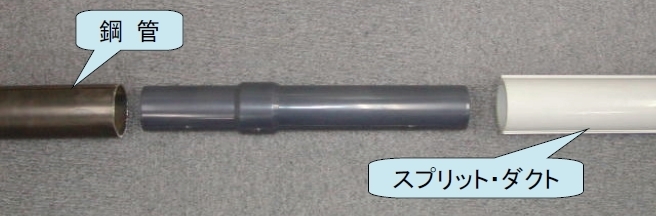

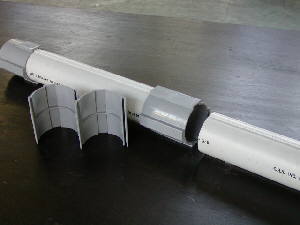

スプリットダクト同士および既設管との
接続用半割管です。

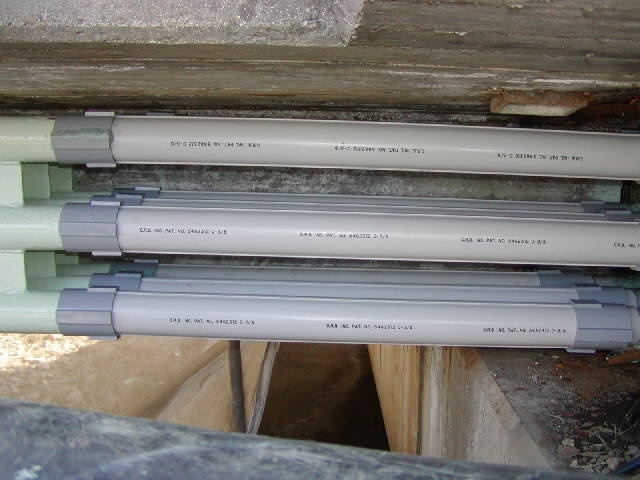

橋台部に使用する半割管です。


　　　EPRタイプ


＜新商品＞

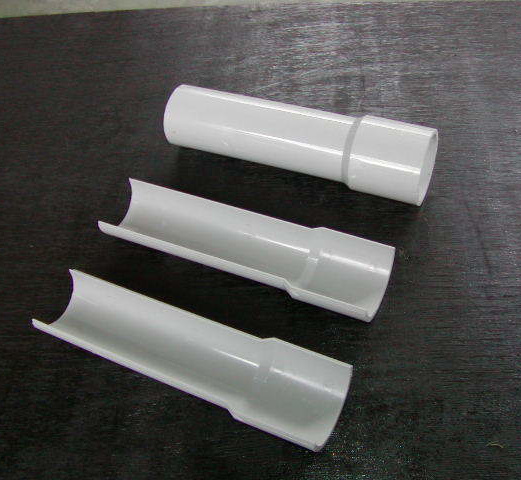

スプリット・レジューサー R
密着管路の施工が簡易になりました。
内径も拡大。
※さらに、大径メタルケーブル用
スプリット・レジューサーSを追加しました。









主要諸元表

 1.スプリット・ダクト

名　称  内径 mm  外径 mm  重量 kg／m  備　　考
 スプリット・ダクト30 77.9 88.9 2.27 　L=3m、1.5m NTT鋼管管路対応


 2.スプリット・カップリング

名　称  重量 kg／個  備　　考
 スプリット・カップリング 0.3 　スプリット・ダクト30同士およびNTT鋼管管路との接続
スプリット・カップリング30N 0.3 　スプリット・ダクト30とNTT仕様PVCとの接続

  3.スプリット・レジューサー

名　称    小径部 大径部   重量 kg／個  備　　考
内径mm  外径mm 内径mm  外径mm
スプリット・レジューサーR 65.0 74.0 75.0 85.0 0.72 　全長520mm、伸縮機能有
スプリット・レジューサーS 72.0+ 76.0 72.0+ 89.0 1.70 　全長370mm、特注可
　 ※上記表のサイズは、NTT橋梁添架用鋼管対応用です。
　 ※上記以外のサイズは、呼径：30φ,40φ,50φ,65φ,100φ,125φ,150φがあります。
　 ※上記以外にも各種部材を準備しております。カタログを参照してください。
  NTスプリット・システムの施工解説(PDF 609KB)
  NTスプリット・レジューサーRの解説(PDF 925KB)
  NTスプリット・システムの施工写真(PDF 2.29MB)
  NTスプリット・システムのカタログ(PDF 1.5MB)
