ユニット式　軽量耐火添架装置


国土交通省　NETIS登録




情報BOX・通信管路の河川横断／トンネルに
火災から光ファイバーケーブルを防護！
美しく機能的に、セキュリティーを確保



  画像をクリックすると拡大します。

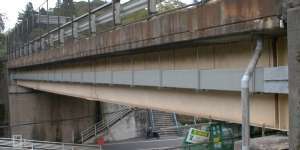

国道２号線　備前情報BOX　三石跨道橋
IB-Light 330W×320H
断熱材 120kg/ｍ3　t=50mm
さや管 FEP50φ×10条（13条対応）

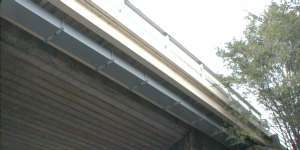

国道２号 備前情報BOX　片上跨道橋
IB-Light 470W×250H
断熱材 120㎏/ｍ3　t=50㎜
さや管 FEP50φ×10条（13条対応）
安全で容易な施工

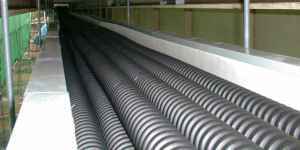

蓋をはずせば、増管にも容易に対応
◆ 高機能を満載！
　・断熱材は地球にやさしく高性能素材である「ＪＦＥロクセラム」を採用。
　・外装鋼板は、ガルバリウム鋼板。標準板厚1.0㎜。Opt. 塗装ガルバリウム鋼板。
　・各ユニットは伸縮構造を有し、曲線布設にも対応。
　　　　　　　　　　　

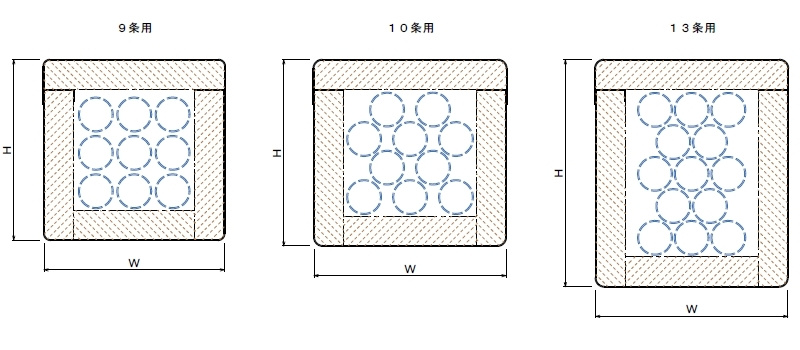

IB-Light  標準断面図
管路条数
VU-50
 Ｗ:幅
mm
 高さ:Ｈ
mm
 長さ:Ｌ
mm
 重量
kg/m
9  310 310 900 18.8
10  330 320 19.9
13  330 390 22.0
断熱材：ＪＦＥロクセラム 120㎏/ｍ3　t=50㎜
※上記以外のサイズにも対応可能です　※VU-50φの重量は含まれておりません


耐火防護が不要な箇所には、IB-Light の高機能はそのままに、
断熱材を省いてさらに軽量・コンパクトになりました！

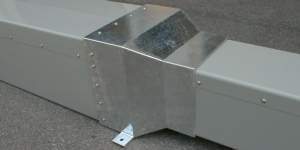

 IB-Light-E／IB-Light接続用レジューサー
IB-Light-E  標準断面図
管路条数
VU-50
 Ｗ:幅
mm
 高さ:Ｈ
mm
 長さ:Ｌ
mm
 重量
kg/m
9  210 210 900
or
2000
 8.5
10  230 230 9.4
13  230 300 10.5
※上記以外のサイズにも対応可能です　※VU-50φの重量は含まれておりません
